Raspberry Pi Zero W fait maison

Raspberry pi zero#

Le raspberry pi zero est une très bonne petite carte qui, pour 5€, permet de réaliser tout un tas de projets sympas. Mais on tombe rapidement sur les limitations de ce mini ordinateur, un seul port micro USB et pas de Wi-Fi intégré, La raspberry pi foundation à maintenant sortie la nouvelle version la Pi zero W avec Wi-Fi et bluetooth intégré pour remédier à cela. Il me restait un zero à la maison et au lieu de le jeter pour acheter le W j'ai décidé de créer mon propre raspberry pi zero W.

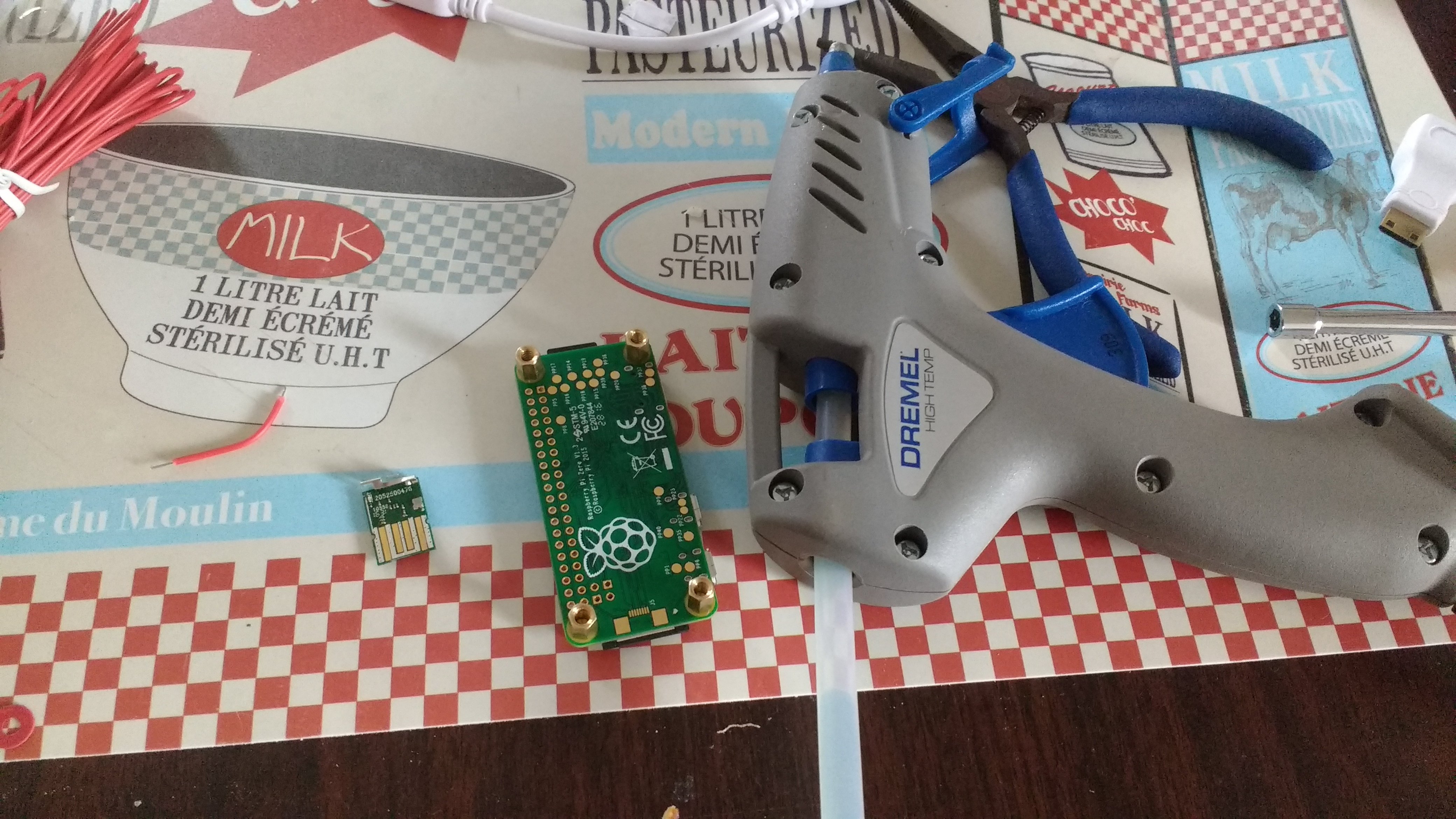

Ca a commencé par enlever le plastique d'un mini adaptateur USB Wi-Fi et de le fixer à la raspberry avec de la colle chaude. Un Raspberry Pi Zero W sur la table, à côté d'un pistolet à colle, d'une petite prise USB et d'une pince

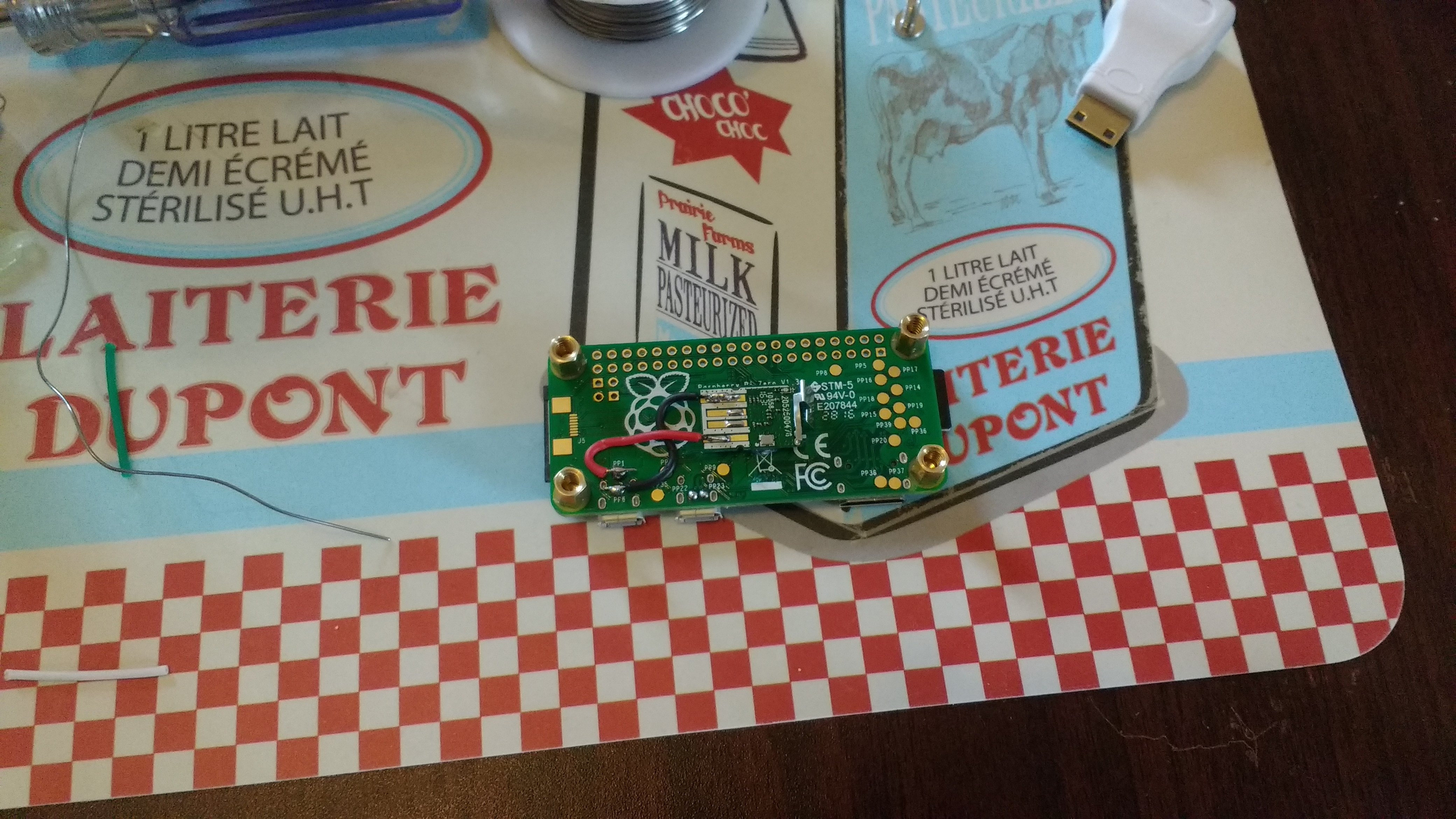

J'ai ensuite soudé la terre et le +5v à la carte. Le Pi Zero W avec le fil d'alimentation soudé

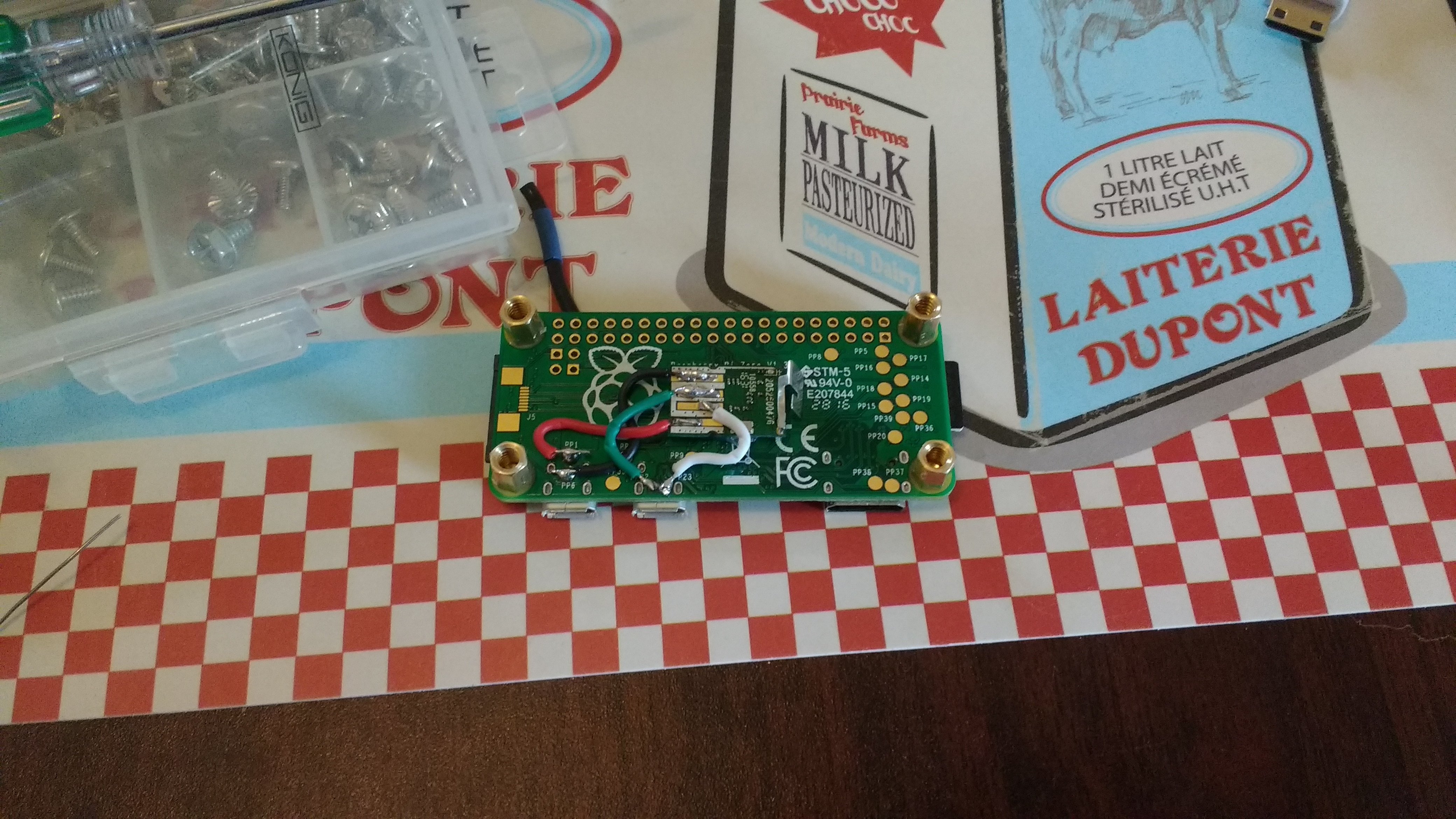

Il reste donc les Datas + et - (vert et blanc), pour ces deux il faut faire attention à avoir la même longueur de fil. Les points sur la carte sont très petits et très rapprochés il faut donc faire attention à ne pas créer de ponts de soudure et vérifier la continuité avant de démarrer la raspberry. Le Pi Zero W avec le fil de données soudé, à côté d'une boîte de vis

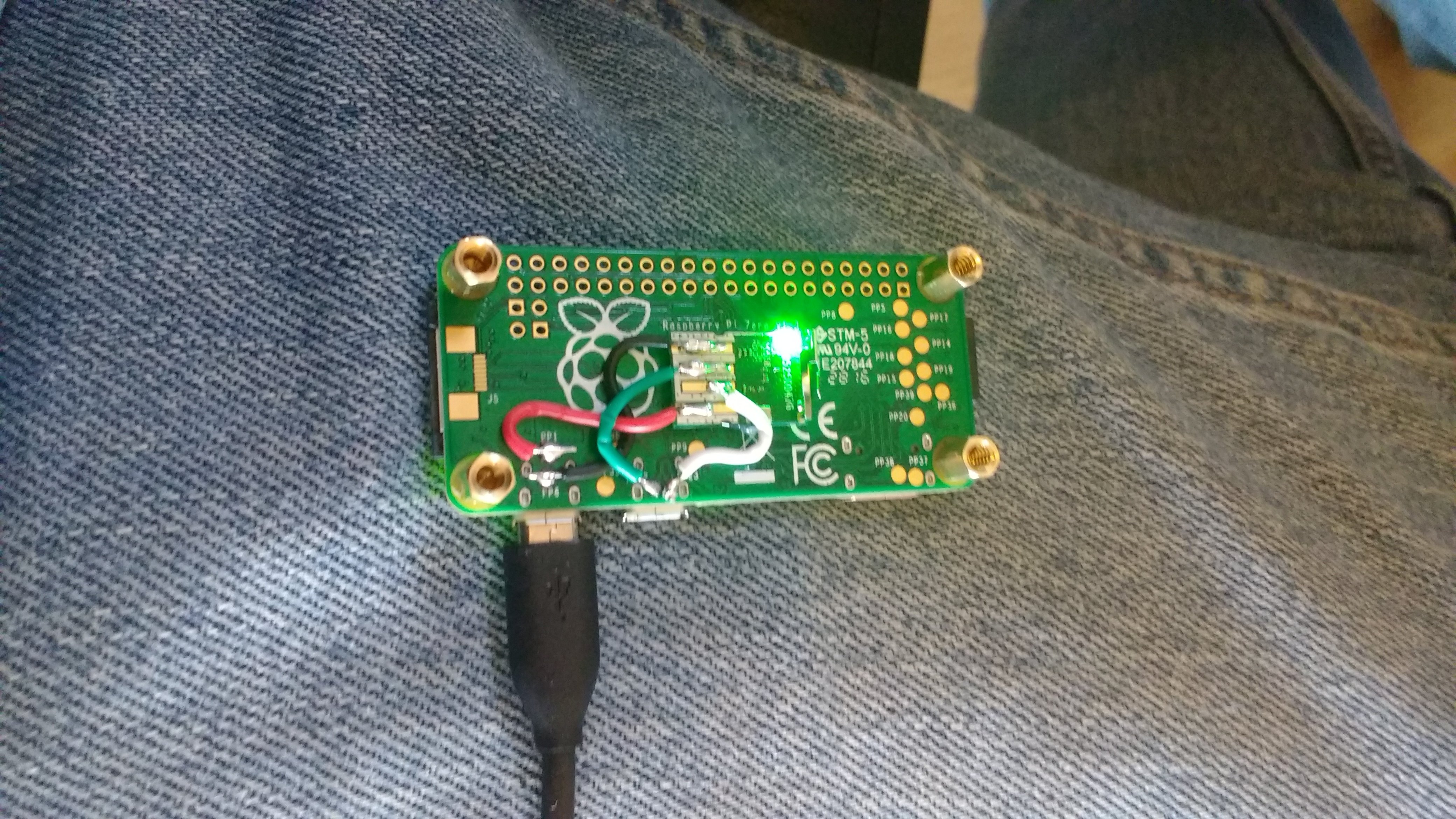

Et voilà une raspberry pi zero avec Wi-Fi sans occuper le seul port USB ! Le Pi Zero W terminé posé sur un jean, branché par un câble micro-USB, sa LED verte allumée Le Pi Zero W avec ses fils soudés au bord d'un bureau, sa LED verte clignote

Dernière mise à jour le
